雙向土工格柵是近幾年發(fā)展起來 的一種新型的土工建筑材料。由于其優(yōu)異的力學(xué)性能，被廣泛地 應(yīng)用于土木工程建設(shè)中,對地基、路基、河堤等的加固起到了非常好的作用 。

雙向土工格柵的生產(chǎn)不同于傳統(tǒng) 的塑料格 柵，其工 藝流程為：原料一整經(jīng)一織造一后整理一檢驗 、包裝入庫 。涂層工藝對經(jīng)編雙向土工格柵拉伸性能 的影響 ，以利各生產(chǎn)企業(yè)對產(chǎn)品的進(jìn)一步開發(fā)及合理選擇后整理工藝參數(shù) 。

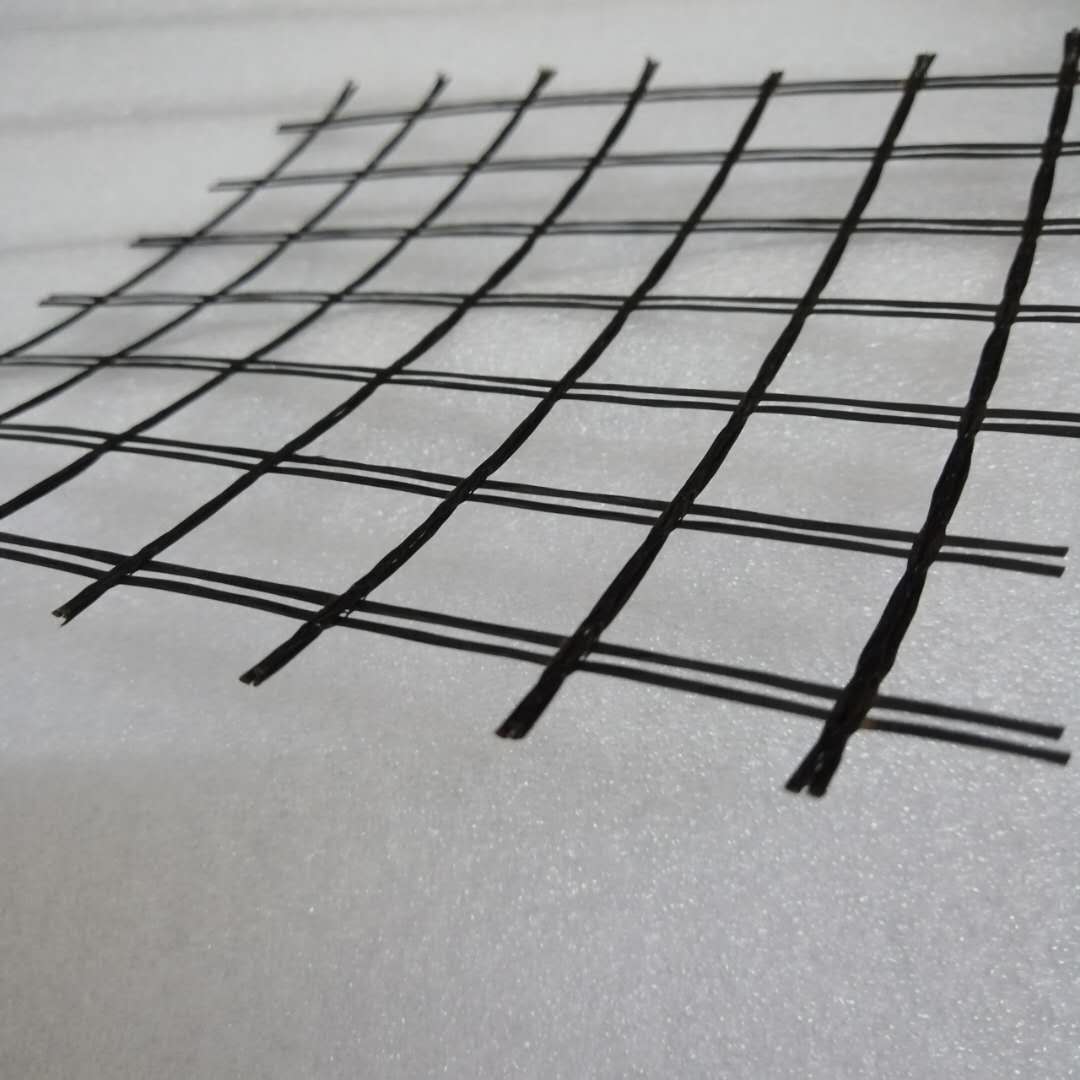

雙向土工格柵的后整理工藝主要是進(jìn)行聚氯乙烯的浸漬涂層處理并進(jìn)行烘干。經(jīng)編滌 綸土工格柵經(jīng)過聚氯乙烯涂層處理后，織物變得比較硬挺，拉伸強度、結(jié)點強度提高 ，但模量有所下降。其次，其拉伸性能也發(fā)生了比較明顯的變化

      經(jīng)編雙向土工格柵在涂層后，經(jīng)向斷裂強度比未涂層增加了11．4％，緯 向斷裂強度增加了9．8％。涂層后 斷裂強度的增加是因為聚氯 乙烯涂層劑塑化后，使雙向纖維間的強度更趨于一致 ，增加了纖維受力的同時性，同時纖維間的摩擦力增加 。因此涂層對產(chǎn)品強度提高起到艮大的作用。

      經(jīng)編雙向土工格柵經(jīng)涂層后，經(jīng)向斷裂伸長率比未涂層增加了46.3％，緯向斷裂伸長率比原來增加55.0％：格柵經(jīng)向在10％伸長時的強度比未涂層的格柵降低了18．3％，格柵緯 向在 10％伸長時的強度 比未涂層的格柵降低了24.0％。

      雙向在涂層過程中處手較高的溫度 (160~ ，大于雙向的玻璃化溫度) 下，作為高分子聚合物，滌綸 的拉 伸性能也發(fā) 生一定程度 的變化 。在較 高的溫度下，雙向分子鏈動 能增 加，導(dǎo)致有一 小部分 的分子鏈掙脫原來的束縛 ，改變了原來分子鏈排列整齊的結(jié)構(gòu)，降低了纖維的取向度。雙向纖維內(nèi)部結(jié)構(gòu)的變化，使其拉伸性能產(chǎn)生變化，涂層后斷裂伸長率的顯著增加和在 10％伸長時的強度降低就是這種結(jié)構(gòu)變化的結(jié)果。從測試數(shù)據(jù)中還可以看到，涂層前后格柵經(jīng)向 10％伸長的強度損失和延伸率變化都比緯向小。這是 由于在涂層過程中，格柵的經(jīng)向始終受到拉伸力的作用，在高溫下分子重新進(jìn)行了排列；而緯向未受任何拉力，故襯緯紗纖維的分子排列沒有經(jīng)向有序。經(jīng)過對涂層設(shè)備的改進(jìn)，這一現(xiàn)象有明顯改變。
